一、产品概述
侧装式磁翻板液位计是工业过程控制领域*应用的液位测量仪表，采用磁耦合原理实现液位可视化指示。该仪表通过机械结构与磁力系统的协同作用，可在高温、高压、强腐蚀等复杂工况下提供可靠的液位监控方案。其核心优势在于将传统玻璃管液位计的安全性与现代磁传感技术的稳定性相结合，有效解决了危险介质液位测量的行业痛点。

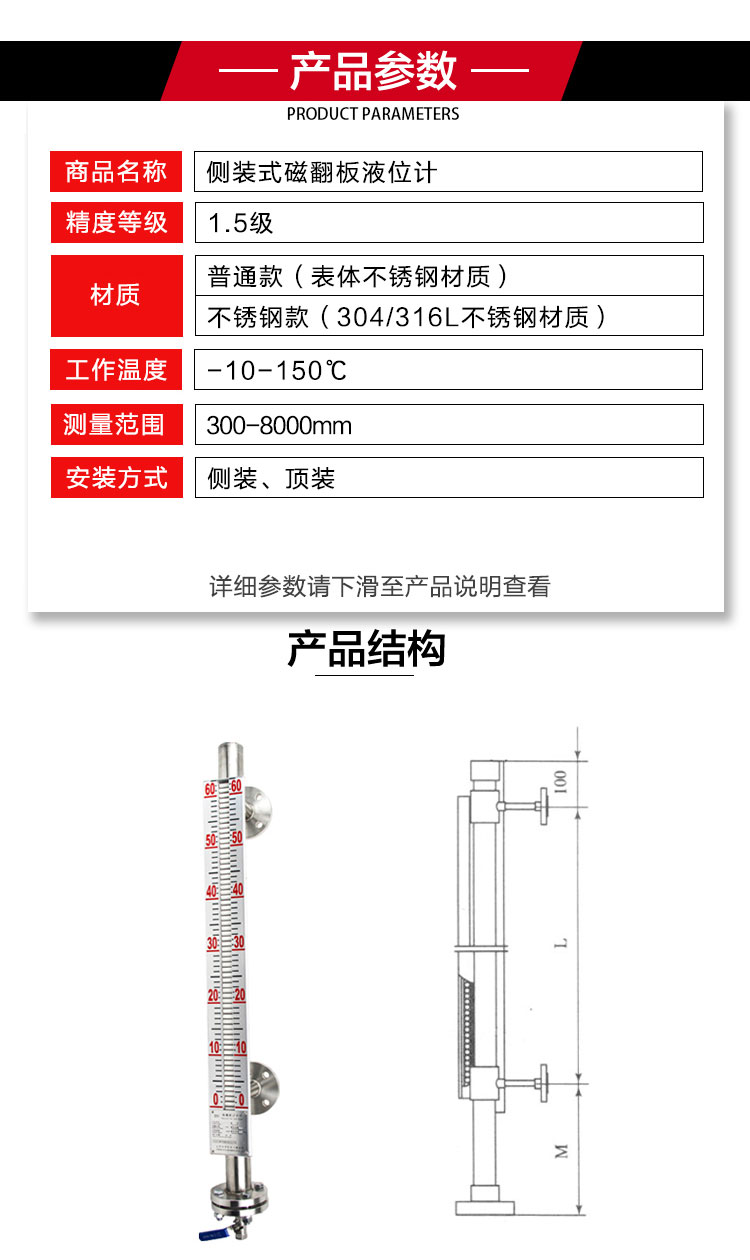

二、结构组成
1. 主体测量管
采用无缝不锈钢管（304/316L）或钛合金材质，标准长度段为500mm模块化设计，通过法兰连接实现任意量程扩展。管壁厚度根据压力等级进行差异化设计，*可承受PN6.4MPa工作压力。内部抛光处理达到Ra0.8μm表面粗糙度，确保浮子运动顺畅。
2. 磁性浮子组件
依据阿基米德原理设计的圆柱形浮子，内部封装钕铁硼永磁体（N38SH等级），磁感应强度≥120mT。浮子密度根据介质比重定制，覆盖范围0.45-1.8g/cm³。采用全焊接密封结构，耐温范围-80℃～450℃。
3. 磁翻板指示系统
由红白双色磁化翻片、转轴组件和防护罩构成。翻片尺寸15×20mm标准单元，可视距离≥30m。转轴系统采用陶瓷轴承，确保十年以上免维护运行。防护罩达到IP66/IP67防护等级，内置防冷凝加热元件可选。
4. 过程连接件
标配DN20/25法兰（HG/T20592标准），提供螺纹、卡箍等特殊接口定制。法兰密封面采用RF突面形式，配套金属缠绕垫片（石墨/PTFE填充）。高压版本配置加强型法兰颈结构。
三、工作原理
当容器内液位变化时，磁性浮子随介质液面同步升降。浮子内部永磁体的磁场穿透测量管壁，作用于外部指示器的磁翻板组件。每个翻片单元内置精密磁耦机构，在磁场作用下产生180°翻转运动。液位上升时白色面转向观察窗，下降时红色面显现，形成清晰的红白分界面实时反映实际液位。
四、技术特性
1. 测量性能
基本误差：±5mm（标准型）/±3mm（精密型）
分辨率：2mm
响应时间：＜1s
量程范围：300-6000mm（侧装式）
2. 环境适应性
工作温度：-80℃～450℃（可选高温型至550℃）
抗振等级：GB/T 17214.3-2000 V.H.3级
防爆*：Ex d IIC T6 Gb
3. 材料兼容性
主体材质：304SS/316L/哈氏合金/钛材
密封材料：氟橡胶/PTFE/金属石墨
接液表面处理：电解抛光/EP级洁净处理
五、产品优势
1. 本质安全设计
完全机械结构实现非接触式测量，无需供电即可工作，从根本上消除电气火花风险。适用于I类/II类危险区域，特别适合可燃易爆介质测量。
2. 双模指示系统
本地磁翻板提供直观视觉指示，可选配4-20mA远传变送器或开关量报警器，实现现场与远程监控的有机结合。指示器可配置LED背光模块增强可视性。
3. 免维护运行
无机械传动部件设计，轴承系统采用自润滑材料，典型维护周期超过5年。测量管配备排污阀和自清洗结构，可在线清理沉积物。
4. 宽量程适应
通过模块化拼接实现*6米量程，特殊设计的导向机构保证长行程测量精度。配备温度补偿装置，自动校正介质密度变化引起的误差。
六、应用领域
1. 石油化工
炼油装置反应塔、储罐群组、LNG低温储罐的液位监控，耐受硫化物腐蚀和高压工况。配套防爆*型号满足API 2350标准。
2. 电力能源
锅炉汽包水位监测、除氧器水位控制、核电站辅助系统，通过ASME B31.1*。高温型产品可承受17MPa饱和蒸汽压力。
3. 制药食品
316L电解抛光版本符合FDA、GMP卫生标准，CIP/SIP在线清洗耐受150℃高温蒸汽灭菌。无死角结构设计避免介质残留。
4. 环保水处理
污水处理厂的沉淀池、加药系统、曝气池液位监测，适应pH2-12的腐蚀性介质。配备PTFE衬里版本抵抗强酸强碱腐蚀。
七、安装规范
1. 位置选择
优先安装在容器侧面液位波动较小的区域，避开物料进出口。保证测量管轴线与地面垂直度偏差＜1°。预留至少500mm维护空间。
2. 法兰安装
使用定力矩扳手按十字交叉顺序紧固螺栓，法兰平行度误差＜0.2mm。垫片安装前需清洁密封面，高压工况建议使用八角垫密封。
3. 管路配置
顶部设置排气阀，底部安装排污阀形成完整测量系统。导波管长度超过3m时需增设中间支撑架。蒸汽伴热管路应保持50mm以上间距。
4. 校准调试
空罐状态下调整零点标定板，满液时校验量程刻度。通过磁棒工具模拟浮子位置，检查翻板动作连续性。远传信号需进行三点线性校准。

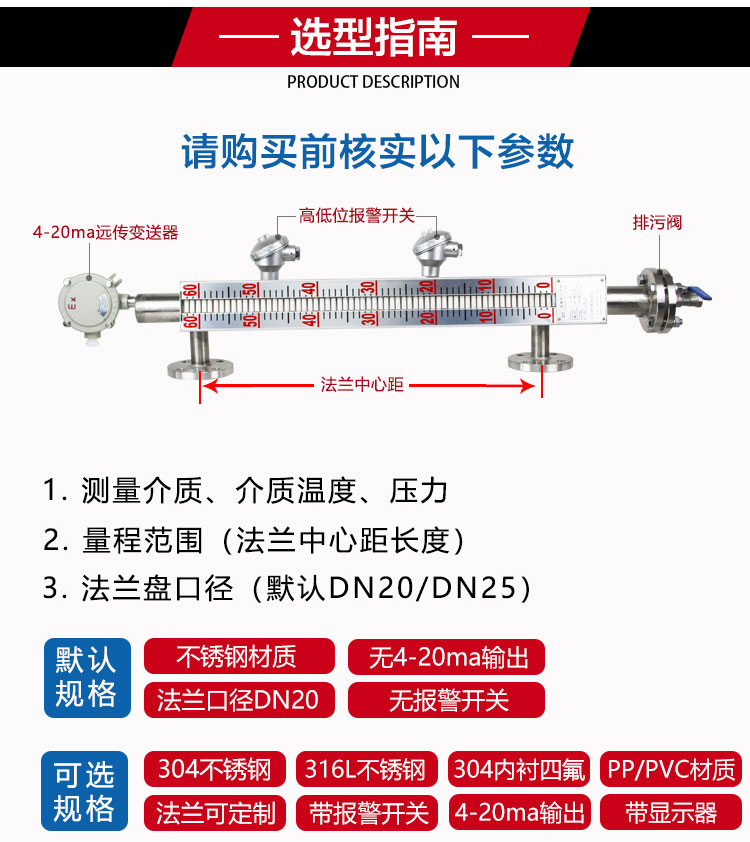

八、选型指南
1. 介质参数
密度：决定浮子材料选择（标准/低密度/高密度型）
粘度：＞500cP介质需选用大间隙结构
腐蚀性：决定接液部件材质等级
洁净度：易结晶介质选择带刮板结构
2. 过程条件
压力等级：常压/中压/高压型选择
温度范围：影响密封材料和结构设计
环境等级：防爆/防腐/户外防护要求

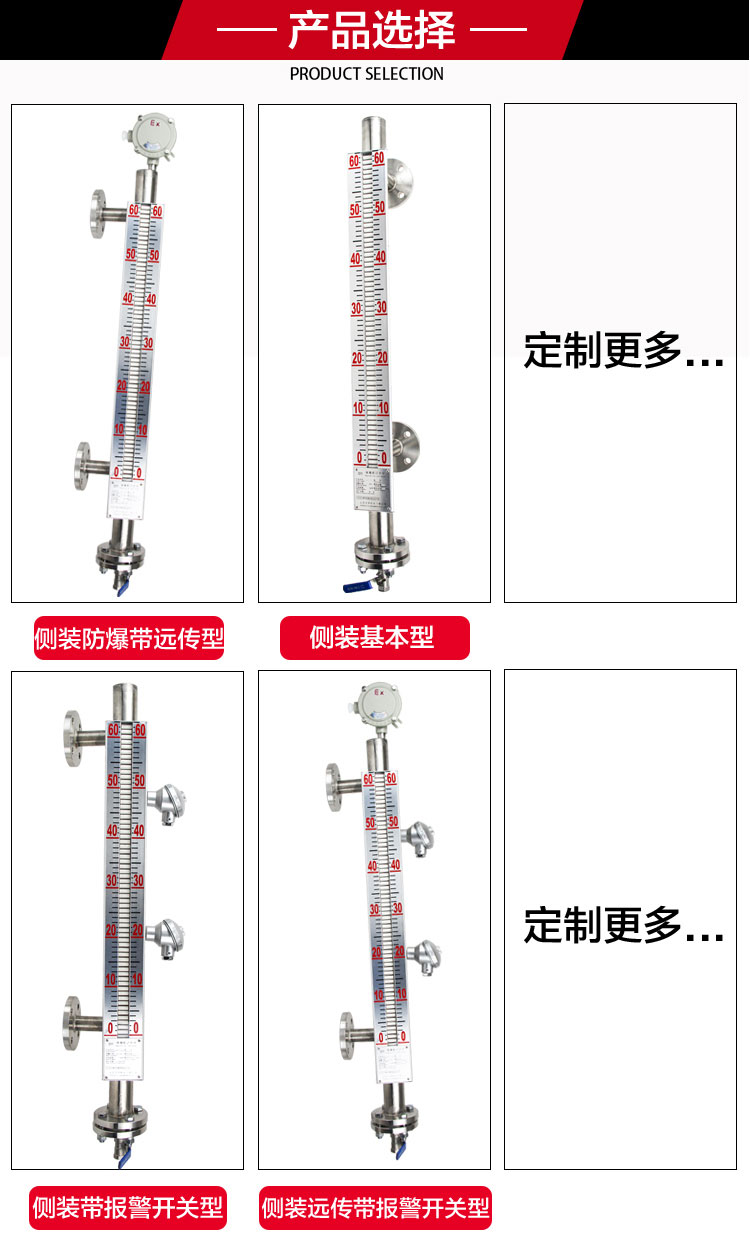

3. 功能配置
指示方式：就地/远传/组合型
报警输出：单点/多点开关量设置
通信接口：HART/Modbus协议可选
*要求：SIL2/CE/TA-Luft等特殊*
