超声波液位差计技术白皮书
1. 产品概述
超声波液位差计是基于非接触式超声波测量原理*的智能化工业仪表，专为连续监测两个相邻容器或连通装置中液体介质的高度差值而设计。该设备融合了现代数字信号处理技术、温度补偿算法和抗干扰技术，能够在水处理、化工生产、环境监测、水利工程等领域实现*的液位差测量，为流程控制、安全预警和能耗管理提供关键数据支持。
2. 工作原理
2.1 超声波测量基础
设备通过压电陶瓷换能器发射高频超声波脉冲（典型频率范围40-200kHz），声波经被测介质表面反射后被接收器捕获。系统精确计算声波发射与接收的时间差，结合声波在介质中的传播速度，应用公式：L=(C×t)/2 计算出实际距离。其中L代表液面高度，C为声速，t为传播时间。
2.2 液位差计算机制
双通道独立测量系统同步采集两个测量点的实时液位数据，通过内置的差分运算模块进行实时比对。系统采用滑动时间窗口算法处理动态数据，有效消除瞬时波动干扰，确保输出稳定的液位差值。典型配置包含两个超声波传感器单元、中央处理模块和数据传输接口。
2.3 温度补偿系统
集成*温度传感器（±0.5℃精度），实时监测环境温度变化。根据声速公式C=331.4+0.6T（T为摄氏温度），自动修正声速参数，消除温度漂移带来的测量误差。在-40℃至+85℃宽温范围内保持测量精度。

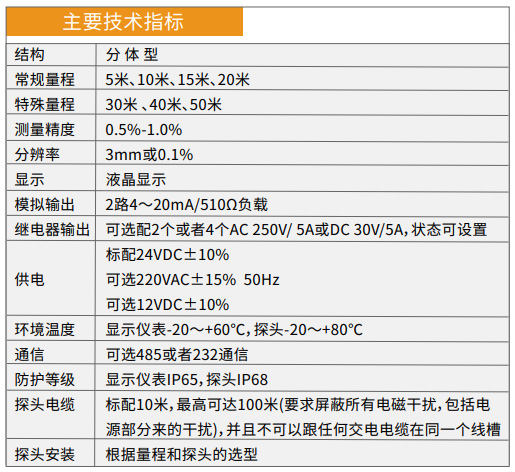

3. 技术参数
3.1 基本性能
测量范围：0.3-15m（可定制扩展）
分辨率：0.1mm
测量精度：±0.2%FS（满量程）
重复性误差：≤±0.1%
采样频率：1-10Hz可调
输出信号：4-20mA/RS485/Modbus RTU
供电电压：DC24V±10%（可选AC220V版本）
3.2 环境适应性
防护等级：IP68（水下3米持续浸泡）
防爆*：Ex d IIC T6 Gb
工作温度：-40℃～+85℃
相对湿度：0-100%RH（无冷凝）
抗振动：5-2000Hz/3g
3.3 信号处理特性
动态滤波：自适应数字滤波算法
干扰抑制：50dB背景噪声抑制能力
信号增益：自动调节（60dB动态范围）
盲区补偿：智能盲区识别技术

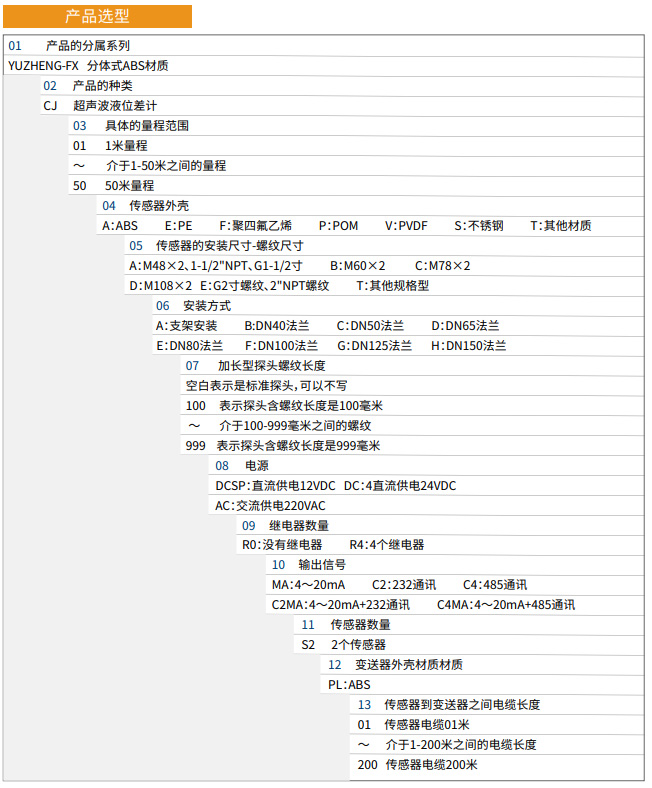

4. 产品结构
4.1 换能器组件
采用特种高分子复合材料制造声学透镜，具有耐腐蚀、抗老化特性。内置PT100温度传感器，密封等级达到NEMA 6P标准。安装角度自动校正功能（±5°范围），确保垂直测量精度。
4.2 处理单元
32位ARM Cortex-M7处理器，搭载实时操作系统。配备128MB Flash存储器，支持10万条数据本地存储。双通道24位ADC转换器，采样速率达1MSPS。
4.3 人机界面
3.5寸TFT彩色触摸屏（可选），支持中英文界面切换。提供实时波形显示、历史趋势曲线、报警日志查询等功能。配备三色LED状态指示灯。
5. 核心优势
5.1 非接触测量
避免介质污染和探头腐蚀问题，特别适用于强腐蚀性、高粘度、易结晶液体测量。测量过程不影响介质物理化学性质，符合卫生级应用要求。
5.2 智能诊断系统
内置自诊断功能可监测：换能器污染、声波衰减、电路异常等16种故障状态。提供预测性维护建议，平均故障间隔时间（MTBF）达10万小时。
5.3 多协议兼容
支持Modbus TCP/IP、PROFIBUS DP、HART等多种工业通信协议，可无缝接入DCS、SCADA系统。配备无线传输模块选件（LoRaWAN/NB-IoT）。

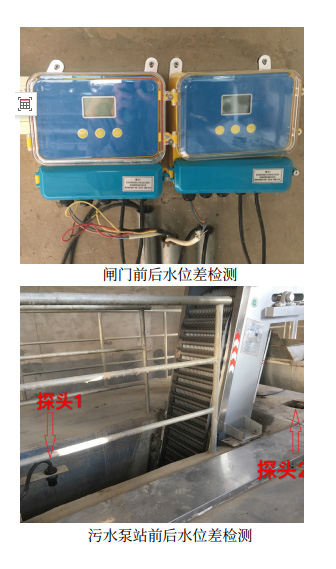

6. 应用场景
6.1 水处理工程
监测格栅前后液位差，优化水泵启停策略
控制沉淀池进出水流量平衡
检测滤池反冲洗压差
6.2 化工生产
反应釜液位平衡控制
蒸馏塔级间液位差监测
储罐群液位均衡管理
6.3 水利设施
闸门上下游水位监测
泵站前池水位差控制
防汛预警系统集成
6.4 环保监测
污水处理厂溢流预警
雨水排放口液位监控
生态补水流量调节
7. 安装与调试
7.1 安装规范
测量面应避开泡沫、漩涡等干扰源
保证声波路径无*性障碍物
安装支架需具备防振动设计
电缆敷设需遵循EMC规范
7.2 参数设置
通过HART手操器或专用配置软件设定：
测量量程、介质类型、输出特性
报警阈值（可设迟滞区间）
滤波系数、响应速度
单位制式（mm/cm/m）
7.3 校准流程
采用标准靶板法进行现场校准
三点校准法确保线性精度
温度补偿校准需在稳定环境中进行
建议年校准周期不超过12个月
8. 维护要点
8.1 日常维护
定期检查换能器表面清洁度
使用无水乙醇擦拭声学窗口
检查电缆接头防水性能
记录设备运行日志
8.2 故障排查
回波丢失：检查障碍物或介质特性变化
测量波动：调整滤波参数或检查安装稳固性
通信中断：检测终端电阻和接线极性
温度异常：验证环境温度是否超限
9. 行业解决方案
9.1 智慧水务系统
与PLC协同实现泵阀联动控制
集成到GIS管网监控平台
支持云端数据存储与分析
9.2 智能制造应用
MES系统生产数据整合
能源管理系统（EMS）对接
预测性维护系统集成
9.3 环境物联网
LoRa无线组网方案
太阳能供电系统配套
GPRS远程监控终端
10. 市场竞争力
10.1 技术创新
毫米波雷达融合技术提升测量精度
AI算法实现模式识别功能
数字孪生技术辅助系统调试
10.2 成本优势
比雷达液位计成本降低40%
免维护设计减少生命周期成本
模块化结构降低备件库存
10.3 *体系
取得CE、RoHS、SIL2*
通过CMA计量*
符合GB/T 11828-2019标准
11. 典型应用案例
11.1 某石化企业储运系统
部署12套设备监测罐区液位平衡
实现年节能降耗320万元
减少人工巡检工作量70%
11.2 城市污水处理厂
安装于20组生物反应池
提升处理效率15%
降低曝气能耗18%
11.3 长江航道枢纽
用于船闸水位同步控制
缩短过闸时间25%
年增加通航能力80万吨
