一、产品概述
法兰连接磁翻板液位计是工业过程控制领域*应用的液位测量仪表，属于直读式液位显示装置与远传信号输出的复合型仪表。该设备基于阿基米德浮力原理与磁耦合作用实现液位测量，通过法兰标准化接口实现与各类容器的可靠连接，适用于高温、高压、腐蚀性介质等复杂工况环境下的连续液位监控。
本产品由主体测量管、磁浮子系统、法兰连接机构、现场指示单元及可选配的远传变送模块组成，满足过程工业对液位可视化监测与自动化控制的双重需求。其核心优势在于无需外部供电即可实现本地液位显示，同时支持4-20mA/HART/RS485等信号输出，符合现代工厂智能化改造需求。
二、结构组成解析
1. 主体测量管
采用无缝钢管或定制化材质管体，管径规格涵盖DN20至DN150范围，标准长度段为500mm模块化设计，支持多段拼接满足0.5-6米量程需求。内壁经抛光处理达到Ra0.8μm表面粗糙度，确保浮子运动顺畅性。管体内部根据介质特性可选衬覆PTFE、PFA或喷涂陶瓷层，提升耐腐蚀性能。
2. 磁浮子组件
浮子采用全密封结构设计，内部填充惰性气体保护磁性元件。主体材质可选304SS/316L/钛合金/哈氏合金，密度范围0.45-1.8g/cm³可调，适应不同介质比重。磁钢选用钕铁硼N52级永磁体，表面镀镍处理，确保在150℃工况下磁感应强度衰减率＜3%/年。
3. 法兰连接机构
配置HG/T20592标准法兰，压力等级覆盖PN1.6至PN6.3MPa，法兰面形式包含RF/FF/RJ等多种密封面类型。法兰材质与测量管体保持一致性，密封垫片采用金属缠绕式结构，预紧力控制系统确保长期使用无泄漏。
4. 翻板指示器
双色磁翻板采用氧化铝基板真空镀膜工艺，红白双色对比度＞90%，可视距离达30米。翻板转轴系统配备蓝宝石轴承，转动摩擦力矩＜0.02N·m，温度适应范围-80℃至+450℃。防护等级达到IP67标准，内置自清洁刮片防止粉尘积聚。
5. 远传变送模块（可选）
内置干簧管矩阵或磁致伸缩传感器，线性度误差＜0.5%FS。输出信号符合IEC 61508 SIL2安全*，供电电压24VDC±10%，功耗＜2W。接线腔采用隔爆设计，符合Ex d IIC T6 Gb防爆标准。
三、工作原理

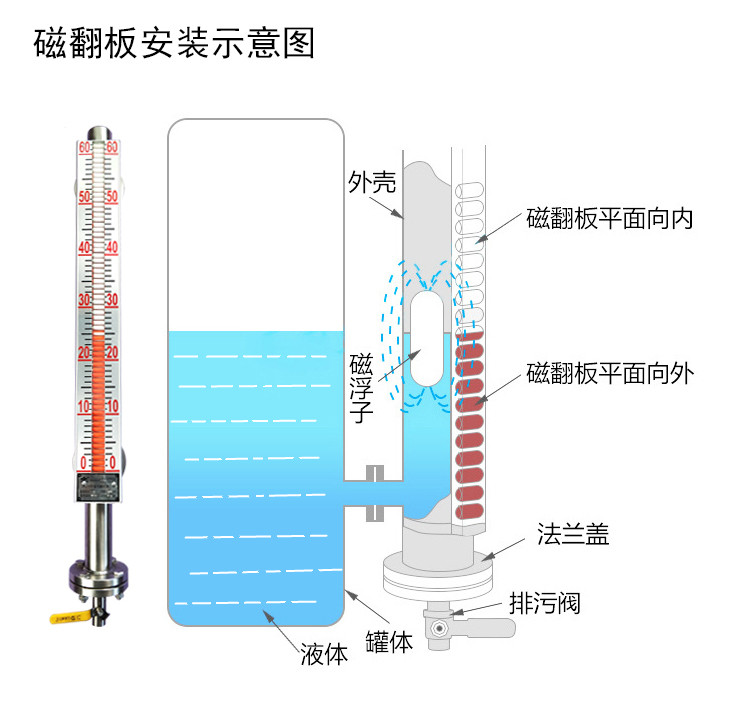

当被测介质进入测量管时，磁浮子在浮力作用下随液面升降。浮子内部永磁体产生的磁场穿透管壁，驱动外部翻板指示器中的磁性翻片发生180°翻转，形成明显的红白分界面指示当前液位高度。
对于远传型配置，磁浮子的位置变化通过以下两种方式转换为电信号：
（1）干簧管矩阵式：沿测量管轴向布置的干簧管在磁浮子经过时闭合，通过电阻链分压输出连续模拟信号。
（2）磁致伸缩式：波导丝在磁浮子磁场作用下产生扭转应力波，通过测量应力波传播时间差计算精确位置。
四、技术参数指标
1. 基本性能
量程范围：300-6000mm（分段可调）
显示精度：±5mm（机械指示）
变送精度：±0.5%FS（4-20mA输出）
工作压力：真空至6.3MPa
介质温度：-196℃（深冷型）至+450℃（高温型）
介质密度：≥0.45g/cm³（标准型）/≥0.32g/cm³（低密度型）
2. 材料选择
主体材质：304SS/316L/钛合金/蒙乃尔合金
衬里材料：PTFE/PFA/陶瓷涂层
密封材料：氟橡胶/全氟醚橡胶/石墨复合垫
3. 环境适应性
防护等级：IP66/IP68（潜水型）
防爆*：ATEX/IECEx/NEPSI
抗震性能：符合IEC 60068-2-6标准（5-150Hz，2g）
五、产品特性优势
1. 双模显示系统
实现机械直读与电子显示的冗余配置，在断电等极端工况下仍能保持基础监测功能。翻板指示器每10mm设置LED背光模块，夜间可视性提升300%。
2. 智能诊断功能
集成浮子卡滞检测算法，当浮子停滞超过设定时间自动触发报警。变送器内置温度补偿模块，环境温度每变化10℃的零点漂移＜0.1%。
3. 模块化设计
采用快装式法兰连接结构，维护时无需排空容器介质。指示器与变送模块独立封装，支持热插拔更换，MTTR（平均修复时间）＜30分钟。
4. 多介质适应性
通过浮子密度调节与材料组合，可测量液化气体（LNG）、高粘度原油（μ＞500cP）、强酸（浓度98%硫酸）等特殊介质。提供蒸汽夹套型（工作压力1.0MPa）解决易结晶介质测量难题。
六、典型应用场景
1. 石油化工行业
用于常减压装置、催化裂化单元的反应器液位监测，耐受H2S含量＞5000ppm的酸性环境。在乙烯裂解装置中实现-165℃低温液态乙烯的精确计量。
2. 电力能源领域
应用于锅炉汽包水位监控，承受16MPa/350℃高温高压蒸汽环境。核电站配套型号通过NQA-1核级*，满足60年设计寿命要求。
3. 制药食品工程
卫生型设计符合3-A Sanitary Standards，表面粗糙度Ra≤0.4μm，CIP/SIP清洗耐受200次循环。在生物反应器中实现无菌环境下的细胞培养液位控制。
4. 环保水处理系统
用于污水处理厂的污泥界面检测，配备自清洁刮泥装置防止介质附着。海水淡化工程中耐CL-离子浓度＞40000ppm的腐蚀环境。
七、安装规范要点
1. 方位选择
优先采用垂直安装，倾斜度＜3°。水平安装时需配置导波管结构，测量管底部设置排污阀。避开容器进料口2倍管径以上距离。
2. 法兰对接
使用力矩扳手按十字交叉顺序紧固螺栓，DN50法兰推荐扭矩值120N·m。垫片安装前需用石墨润滑剂处理，禁止使用密封胶填充。
3. 电气连接
防爆区域布线需采用φ8mm铠装电缆，接地电阻＜4Ω。信号电缆与动力电缆间距＞300mm，必要时设置金属隔板。本质安全型回路电缆电容电感值需符合Entity参数要求。
4. 调试校准
空罐状态下进行机械零点标定，满量程时调整变送器量程电位器。进行三点校验（0%、50%、100%），非线性误差＞1%时需检查浮子自由度。
八、维护保养规程
1. 日常巡检
检查翻板指示连续性，每月统计零点漂移量。远传信号波动应＜量程的0.2%/h。磁性系统每年进行高斯计检测，磁感应强度衰减＞15%需更换浮子。
2. 定期维护
每6个月清洗测量管内壁，使用尼龙刷去除沉积物。法兰密封面每2年进行渗透检测，发现裂纹立即更换。干簧管组件建议5年预防性更换。
3. 故障处理
出现液位跳变时检查浮子导向环磨损情况。信号输出异常时测量回路阻抗（正常值250-750Ω）。翻板卡滞可调节磁补偿螺钉恢复磁性耦合强度。

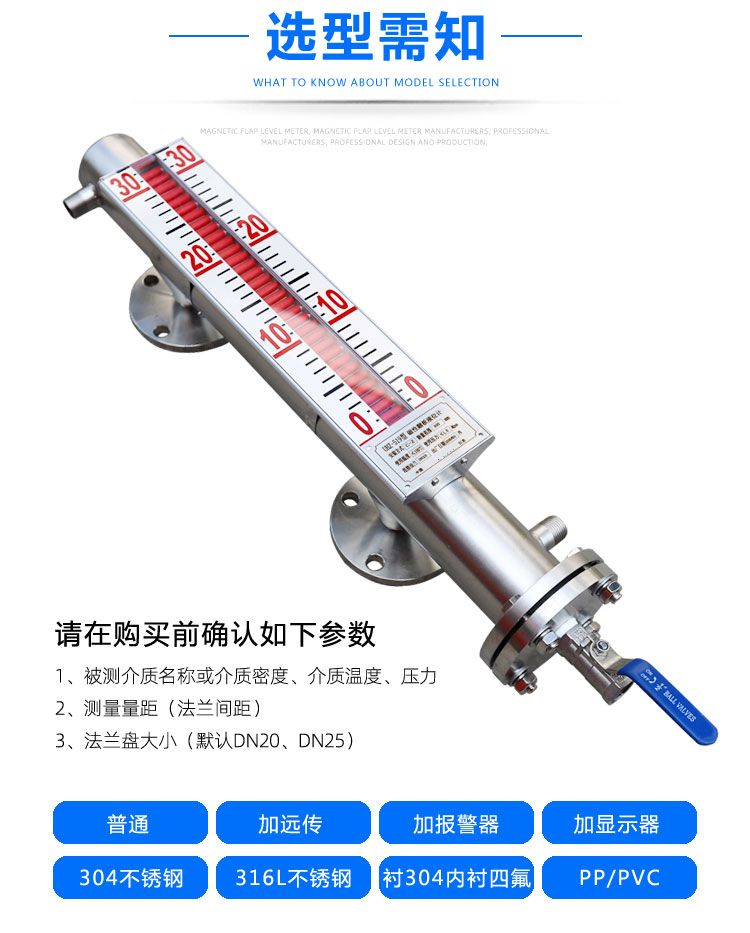

九、选型指导规范
1. 基础参数确认
介质密度、操作压力/温度、腐蚀特性、防爆等级、输出信号类型、量程范围等核心参数必须明确。对于两相流介质需注明气液比参数。
2. 特殊配置选项
低温型：配置真空夹层保温结构
高压型：增加壁厚并采用锻造法兰
食品级：提供EC1935/2004材质证书
船用型：满足DNV GL/ABS船级社*
3. 附件选择指南
蒸汽伴热套：维持介质流动性
防霜护罩：防止低温结冰
太阳防护板：降低紫外线老化
防雷击模块：适用于户外安装
