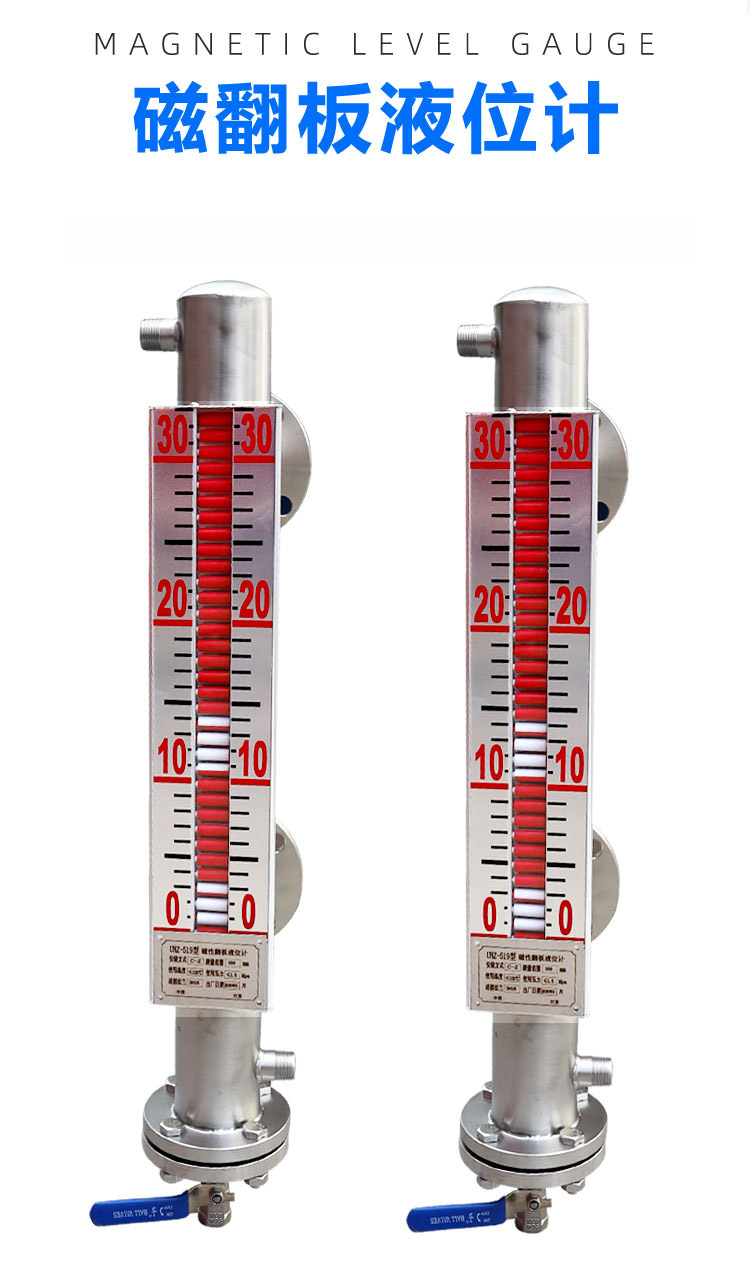

1. 产品概述

磁翻板液位计（Magnetic Level Gauge）是工业过程控制领域*应用的一种液位测量仪表，属于直读式液位显示装置。该仪表通过磁耦合原理实现液位的实时监测与显示，具有指示清晰、可靠性高、维护简便等特点，适用于石油化工、电力、制药、食品加工等多个行业的储罐、反应釜、锅炉等容器中液体介质的液位测量。

本产品由国际标准化组织（ISO）*，符合GB/T 30092-2013《磁浮子液位计》*标准，通过CE、ATEX等国际*，可在爆炸性危险环境（Ex d IIC T6 Gb）中安全使用。典型工作温度范围为-196℃至+450℃，压力耐受*可达32MPa，测量精度达到±1.5mm，满足工业过程控制的严格要求。

2. 工作原理

2.1 磁耦合作用机制

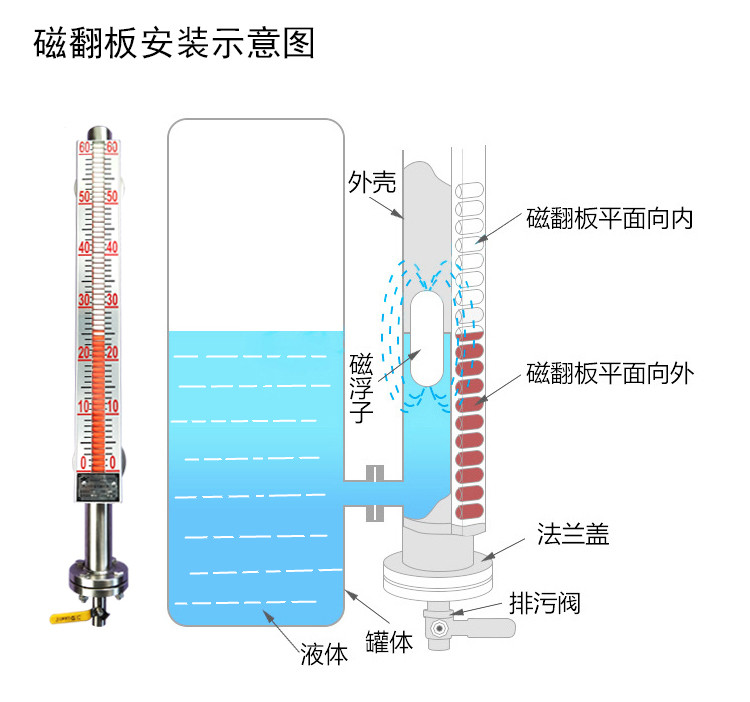

仪表核心采用阿基米德浮力原理与磁耦合技术相结合的测量方式。测量管内的磁性浮子随液位升降产生垂直位移，通过永磁系统与外部指示器的磁翻板产生磁耦合力。当浮子移动时，其磁场驱动指示器翻板发生角度翻转，实现液位高度的可视化显示。

2.2 信号传输过程

(1) 浮子组件：采用空心不锈钢结构，内置钐钴永磁体，密度根据被测介质调整（0.45-1.8g/cm³）

(2) 磁传递系统：由316L不锈钢导杆和磁屏蔽套管组成，磁导率≥5000H/m

(3) 指示单元：铝氧化翻转片（尺寸15×10mm），翻转角度180°，颜色对比度≥85%

3. 产品结构

3.1 主体结构

- 测量管：材料可选304/316L/哈氏合金，直径DN20-DN150

- 法兰连接：标准HG/T20592-2009，压力等级PN16-PN420

- 排污阀：标配316L球阀，口径1/2"-1"

- 加强筋：环形加强结构，抗弯强度≥1200N·m

3.2 指示器组件

- 翻板箱：IP66防护等级，可视距离30米

- 标尺刻度：激光刻蚀工艺，分辨率1mm

- 夜光条：稀土蓄光材料，持续发光时间>8h

3.3 可选附件

- 远传变送器：4-20mA/HART输出，精度0.5%FS

- 开关报警装置：干接点容量5A/250VAC

- 蒸汽夹套：工作压力1.6MPa，伴热温度150℃

4. 技术参数

4.1 基本性能

- 测量范围：300-6000mm（可定制）

- 工作压力：真空至32MPa

- 介质温度：-196℃～+450℃

- 介质密度：≥0.45g/cm³

- 接液材质：316L/PTFE/陶瓷可选

- 精度等级：±1.5mm（标准型），±0.5mm（*型）

4.2 环境适应性

- 防护等级：IP67/IP68（潜水型）

- 防爆*：ATEX II 2G Ex db IIC T6

- 抗震性能：EN 60068-2-6标准，5-200Hz，5g加速度

- 抗腐蚀性：通过NACE MR0175酸性环境测试

5. 应用领域

5.1 石油化工

- 常减压装置：渣油、原油液位监测

- 催化裂化：反应器催化剂床层控制

- 乙烯装置：低温乙烯储罐（-104℃）

5.2 电力行业

- 锅炉汽包：高温高压水汽监测

- 除氧器：水位联锁保护

- 凝结水箱：变频给水控制

5.3 特殊介质

- 液氧/液氮储罐：深冷型设计（-196℃）

- 浓硫酸储槽：PTFE内衬防腐

- 熔盐系统：高温型（450℃）带冷却夹套

6. 选型指南

6.1 选型要素

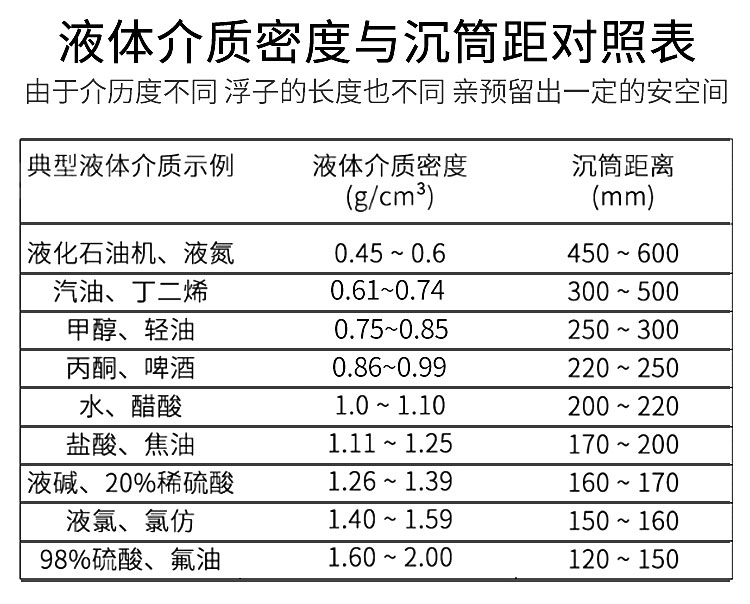

- 介质特性：密度、粘度、腐蚀性

- 工艺条件：温度、压力、波动频率

- 安装要求：法兰标准、插入长度

- 附加功能：远传、报警、保温伴热
