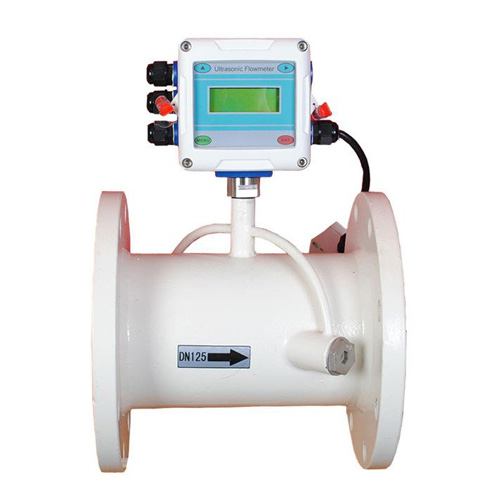

一、一体式超声波流量计概述

一体式超声波流量计是一种基于超声波传播原理的非接触式流量测量仪表，通过检测流体中超声波信号的传播时间差或频率变化来计算流速，适用于液体、气体及特殊介质（如腐蚀性流体）的流量监测。其核心优势在于无需破坏管道结构，安装灵活且维护成本低。

二、工作原理与技术特点

测量原理

时差法：通过计算超声波顺流与逆流传播的时间差，推算流速和流量。适用于洁净液体（如水、油类）。

多普勒法：利用流体中颗粒或气泡反射的超声波频率变化测量流速，适合含杂质较多的介质（如污水、泥浆）。

技术特点

*：典型测量精度为±1.0%，部分场景可达±0.5%。

宽适应性：支持管径范围DN15~DN6000，温度-30~160℃，兼容钢、PVC等多种材质管道。

多功能输出：提供RS485、4-20mA、脉冲信号等接口，支持MODBUS协议，可集成热量测量功能。

低功耗：工作电流约50mA，支持8-36VDC或AC220V供电。

三、应用场景与安装方式

典型应用

水处理与环保：监测城市供水、污水排放、工业循环水等。

工业流程：石油化工、制药、食品饮料行业的介质流量控制。

能源计量：测量热力管网的热量消耗或发电厂冷却水流量。

安装方式选择

外夹式：适用于不可开孔管道，通过外部夹持传感器测量。

插入式：适合不便剖开管道的场景，传感器部分嵌入管道。

管段式：需焊接法兰，适用于固定安装的*需求场景。

四、优势与局限性

优势

非侵入式设计：无压力损失，不影响流体流动状态。

多协议兼容：支持MODBUS、M-BUS等通讯协议，便于集成到工业控制系统。

数据记录功能：可存储512天流量数据，支持断电数据补录。

局限性

介质要求：时差法需流体纯净，多普勒法则需一定杂质含量。

安装条件：管道材质、壁厚及衬里可能影响测量精度，需严格校准。

五、选购与使用建议

品牌推荐

国际品牌：E+H、艾默生、西门子等，技术成熟且稳定性高。

国内厂商：江苏铭创、天信仪表等，性价比优势显著。

使用注意事项

确保电源与型号匹配（如AC220V或DC24V），避免误接损坏设备。

定期校准传感器位置，避免管道振动或结垢影响信号。

如需更详细技术参数或安装指南，可参考相关产品手册或品牌官网。

1、测量精度：优于1% ；

2、重 复 性：优于0.2% ；

3、测量周期：500ms（每秒2次） ；

4、工作电源：24VDC或220VAC（可选）；

5、功 耗：工作电源50mA ；

6、流速范围：0～32m/s（流速分辨率0.001m/s） ；

7、显 示：本地2×10汉字型背光显示器可显示：正、负累积量、瞬时流量、流速、累计工作实间、日期、工作状态错误代码、超声波信号强度与质量等；

8、操 作：16键轻触键盘 ；

9、信号输入：3路4-20mA模拟输入可选（精度0.1%）

2路三线制PT100电阻信号输入可选 ；

10、信号输出：隔离RS485输出可选（MODBUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议），2路隔离型可编辑OCT输出可选（其中一路脉冲宽度在6毫秒-1秒之间可设定，出厂默认值200毫秒），可扩展1～3路4-20mA输出可选（无源）；

11、连接方式：法兰式/活接式（卫生型）可选；

12、其他功能：可通过传送来的代码文件实现软件升级；

可记录前64天、前32个月、前两年累计流量和工作状态，可记录前16次以上、断电时间和流量，并可实自动或手动流量补加。可编程内置定量控制器，可以使用外部输入信号或者NODBUS指令启动；

13、断电保护：断电10万小时数据不丢失；

14、介质温度：-40℃～160℃；

15、防护等级：IP65；

16、电气接口：M20×1.5。
