二线超声波物位计是一种基于超声波原理设计的非接触式物位测量仪表，主要用于工业领域中对液体、浆体或固体物料的高度进行连续监测与控制。其核心特点在于采用两线制（2-Wire）接线方式，即电源与信号传输共用同一对电缆，显著降低了安装复杂度与布线成本，同时具备*、强抗干扰能力和*的环境适应性。以下从技术原理、产品结构、功能特性、应用场景、安装规范及市场价值等多个维度展开详细介绍。
一、技术原理与工作模式
超声波物位计通过发射高频声波脉冲并接收其从物料表面反射的回波信号实现物位测量。传感器内部的压电换能器将电信号转换为超声波，声波在空气中传播至被测介质表面后被反射，返回至传感器的时间差与物位高度成比例关系。计算公式为：
\[ H = \frac{C \times T}{2} \]
其中，\( H \)为物位高度，\( C \)为声波在空气中的传播速度（受温度影响），\( T \)为声波往返时间。
二线制设计通过4-20mA电流环实现供电与信号输出的同步传输，与传统四线制相比，减少电缆用量达50%，尤其适用于长距离传输或防爆区域。仪表内置温度补偿模块，实时校准声速偏差，确保全量程测量精度可达±0.25% FS。
二、硬件结构与关键组件
1. 换能器单元：采用耐腐蚀陶瓷或高分子材料，发射频率范围20kHz-80kHz，窄波束角设计（3°-8°）可有效避开障碍物干扰。
2. 信号处理电路：集成高速微处理器，支持回波信号的数字滤波、增益自适应调节及多重回波识别算法，提升复杂工况下的稳定性。
3. 防护外壳：IP67/IP68防护等级，材质可选不锈钢316L、聚碳酸酯或铝合金，适应-40℃~+85℃环境温度。
4. 显示与配置模块：本地LCD显示屏支持物位值、回波曲线及报警状态可视化，按键或红外接口便于参数设置。
三、核心功能与技术参数
1. 测量性能
- 量程范围：0.3m~15m（液体）、0.5m~10m（固体）
- 分辨率：1mm
- 重复性误差：±2mm
- 响应时间：0.5s~30s可调
2. 信号输出与通信
- 4-20mA模拟输出（HART协议可选）
- RS-485 Modbus RTU数字接口
- 继电器报警输出（SPDT，5A/250VAC）
3. 环境适应性
- 过程温度：-40℃~+80℃（带隔热法兰可达150℃）
- 压力范围：常压至0.3MPa
- 湿度耐受：100% RH（无冷凝）
4. 电源与功耗
- 工作电压：12-36VDC
- 典型功耗：≤1.5W
- 两线制回路电阻：≤600Ω
四、行业应用场景与选型建议

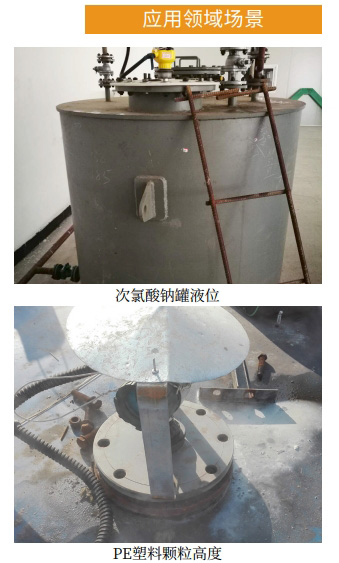

1. 水处理与环保
- 污水池液位监控：抗泡沫、悬浮物干扰，替代浮球开关。

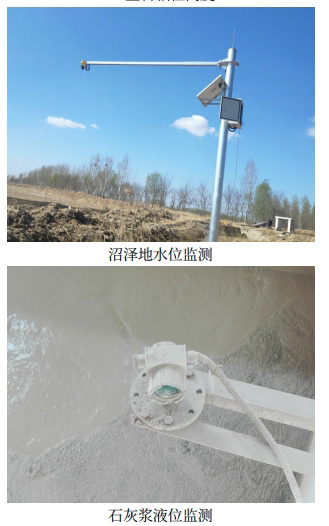

- 水库/河道水位监测：IP68防护，适用于户外长期运行。
2. 化工与储运
- 储罐液位计量：兼容腐蚀性介质（如酸碱溶液），需选配PTFE材质探头。
- 粉料仓料位控制：针对粉尘环境，启用强回波跟踪算法。
3. 食品与制药
- 反应罐物料检测：卫生型设计（EHEDG*），支持CIP/SIP清洗。
- 颗粒物料库存管理：倾斜安装避免物料堆积造成的虚假回波。
选型时需重点确认：介质介电常数（影响反射强度）、容器结构（是否存在搅拌器、挡板等干扰源）、过程连接方式（螺纹、法兰或支架安装）及防爆*要求（Ex ia IIC T6 Ga级）。
五、安装调试与维护要点
1. 安装位置优化
- 探头轴线应与物料表面垂直，避开进料口、搅拌器等湍流区域。
- *小盲区距离（0.3m~0.5m）内不得有障碍物，高位安装时需考虑容器顶部结构限制。
2. 参数配置流程
- 空标定（E空）：容器无料时设定参考零点。
- 满标定（E满）：输入*物位对应的实际高度。
- 滤波参数调整：根据现场噪声水平设置回波阈值与信号平滑度。
3. 故障诊断与维护
- 回波丢失：检查探头污染、介质黏附或气体挥发导致的声波衰减。
- 数据跳变：排查电源波动、机械振动或电磁干扰（需加装屏蔽套管）。
- 定期校准：每年使用标准液位标定装置验证精度，清洁探头表面。
六、市场竞争优势与客户价值
相较于雷达物位计或激光测距仪，二线超声波物位计在30m以下的中短量程场景中具备显著性价比优势。其非接触式测量避免了导波雷达的介质粘附问题，且对低介电常数物料（如干燥粉末）的适应性优于电容式仪表。典型投资回报周期小于12个月，主要体现在：
- 降低备件成本：无活动部件，平均无故障时间（MTBF）＞10年。
- 减少停机损失：自诊断功能实时预警，支持预测性维护。
- 节能效益：两线制设计较四线制年节省电耗约200kWh。
七、技术发展趋势与创新方向
1. 智能算法升级：引入AI回波分析模型，自动识别虚假信号（如蒸汽、泡沫）。
2. 无线集成方案：支持LoRaWAN/NB-IoT传输，适用于分布式罐区监测。
3. 多传感器融合：与压力变送器、温度传感器数据联动，实现密度补偿与体积计量。
