IP68超声波水位计技术解析与应用指南

一、IP68防护等级的核心意义

IP68是国际电工委员会（IEC）制定的防护等级标准中的*别，代表设备具备完全防尘能力（*位数字“6”）和长期浸水防护能力（第二位数字“8”）。对于超声波水位计而言，IP68等级意味着：

防水性能：可在水下1米至10米深度长期浸泡（不同厂商标准略有差异），例如杭州安布雷拉的设备支持水下100米浸泡，而中仪知联产品标称10米防水。

防尘密封：采用45°斜角防水接头设计，通过物理密封技术（如德国工艺）确保内部电路与外界隔离，避免粉尘、腐蚀性气体侵入。

极端环境适应性：工作温度覆盖-20℃至+80℃，湿度≤90%RH非凝结环境，适用于矿井、污水池等恶劣工况。

二、技术原理与核心参数

超声波水位计基于时差法测距原理：探头发射高频声波（20kHz-200kHz），声波遇液面反射后被接收器捕获，通过计算发射与接收的时间差（t）及声速（c），得出距离值（D=ct/2）。

关键性能指标：

参数项 典型范围 说明

测量范围 1-70米（视型号） 常规型号多为5-25米，特殊定制可达70米

盲区 0.25-0.6米 近端无法测量的*小距离

精度 ±0.25%-0.5%FS 受温度补偿算法影响，高温定制型号可达±0.1%

分辨率 1mm-5mm *型号支持毫米级显示

输出信号 4-20mA/RS485/继电器 两线制或四线制可选，部分支持Modbus协议

供电 DC6V-AC220V 宽电压设计，低功耗型号仅需6V

三、产品优势与创新设计

稳定性强化

采用AI回波处理算法，可抑制虚假信号（如泡沫、波浪干扰）。

电路设计中加入隔离电源模块和防雷装置，误接24V电源不烧毁。

智能化功能

支持远程标定（通过P04菜单设置探头安装高度），无需现场人工干预。

液晶屏显示模式可切换液位（H）、空距（L）、温度（F）等参数。

节能与扩展性

低功耗型号（如杭州安布雷拉YUZHENG-6V）仅需6V供电，适合太阳能系统。

可选配无线传输模块（4G/NB-IoT），实现云端数据管理。

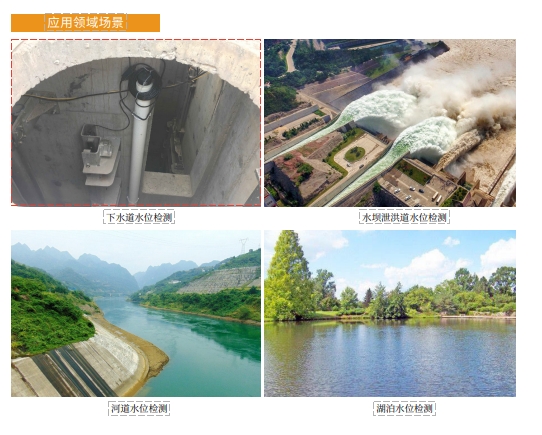

四、典型应用场景分析

城市管网监测

安装于下水道井、雨水井，监测水位防止内涝。需注意电缆出线端密封（环氧树脂灌封）。

工业流程控制

化工储罐液位监测：耐腐蚀探头材质（如PVDF）可抵抗酸碱介质。

煤矿井下水位预警：本安型设计符合GB3836标准，防爆标志Exia I。

水利环保领域

河道/水库水位监测：搭配RTU主机实现数据远传，防护等级需达IP68。

污水处理厂：抗泡沫干扰算法确保污泥界面的准确测量。

五、安装规范与故障排查

安装要点：

位置选择

避开超声波波束角（通常8°）内的障碍物，防止多重反射。

探头高于*液位40cm以上，避免进入盲区。

机械固定

支架安装：使用M20法兰或G1½螺纹固定，确保垂直液面。

密闭容器安装：加装橡胶垫减震，避免罐内负压影响。

电气连接

电源线与信号线分离布线，RS485采用屏蔽双绞线（如RVVP 2×0.75）。

常见故障处理：

现象 可能原因 解决方案

数据跳变 液面波动大 启用平滑滤波功能（P07菜单）

无信号输出 供电极性接反 检查DC24V正负极

测量值偏小 探头结露 清洁探头表面，加装防结露罩

通信中断 线缆进水 重新密封出线口，使用防水接线盒

六、未来技术趋势

多传感器融合：集成温度、浊度监测功能，形成水质综合感知节点。

边缘计算能力：内置AI芯片实现本地数据分析（如洪水预测）。

能源自持系统：光伏+超级电容供电，实现十年免维护。
