雷达液位计是一种基于电磁波传播原理进行非接触式液位测量的工业仪表，*应用于石油化工、电力、冶金、食品医药、环保水处理等行业的储罐、反应釜、管道等容器中液体或固体物料的高度监测。其核心原理是通过天线向被测介质表面发射高频电磁波，并接收反射回波，通过计算电磁波从发射到返回的时间差或频率变化来确定液位高度。雷达液位计因其非接触测量、*、强抗干扰能力和宽适用性等特点，逐渐成为工业过程控制领域的主流液位测量解决方案。

一、雷达液位计的工作原理与技术分类

雷达液位计的工作基础是电磁波在空气中的传播速度恒定（约为3×10^8 m/s），通过测量电磁波从发射到经液面反射后返回的时间差（Time of Flight, ToF），结合已知的容器高度即可计算出实际液位。例如，当电磁波往返时间为Δt秒时，液位高度H可通过公式H = (c×Δt)/2 - D（其中c为光速，D为安装高度）得出。这一过程完全无需与被测介质直接接触，避免了传统接触式仪表易受介质腐蚀、粘附或高温高压影响的问题。

根据信号调制方式的不同，雷达液位计主要分为脉冲波雷达和调频连续波（FMCW）雷达两大类：

1. 脉冲雷达液位计：采用短时脉冲信号，通过时间测量实现液位计算。其典型频率范围为6GHz或26GHz，具有结构简单、成本较低的优势，适用于大多数常规工况。但对低介电常数介质（如液化气）的反射信号较弱，需配合抛物面天线增强接收灵敏度。

2. 调频连续波雷达液位计：通过连续发射频率线性变化的电磁波，利用发射与接收信号的频率差计算液位。由于采用频率调制技术，其抗干扰能力更强，测量精度可达±1mm，特别适用于复杂工况（如强蒸汽、泡沫或搅拌扰动的场景）。但制造成本较高，多用于高端工业领域。

近年来，80GHz高频雷达技术快速发展，其波束角更窄（可低至3°），能在狭小空间或存在障碍物的容器中实现精确测量，进一步扩展了应用场景。

二、雷达液位计的核心结构与功能组件

一套完整的雷达液位计系统通常包含以下关键部件：

- 高频发生器与信号处理器：产生特定频率的电磁波，并对反射信号进行滤波、放大和数字转换。现代设备多采用数字信号处理（DSP）芯片，通过FFT算法优化信号识别能力。

- 天线系统：常见类型包括喇叭天线、抛物面天线、阵列天线和导波杆。天线设计直接影响波束聚焦效果，例如导波雷达通过金属杆引导电磁波沿固定路径传播，适用于低介电常数介质或需要旁路障碍物的场合。

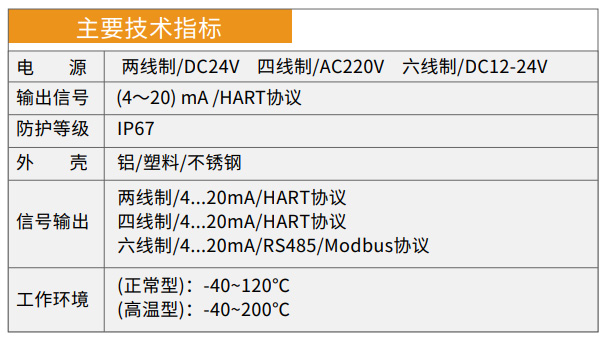

- 电子单元：包含微处理器、通信模块和电源管理电路，负责参数设置、温度补偿、信号输出（4-20mA、HART、Modbus等）及自诊断功能。部分高端型号支持蓝牙/Wi-Fi无线配置。

- 防护外壳：通常采用不锈钢或聚四氟乙烯材质，满足IP67/NEMA 4X防护等级，部分防爆型号通过ATEX或IECEx*，可在易燃易爆环境中安全使用。

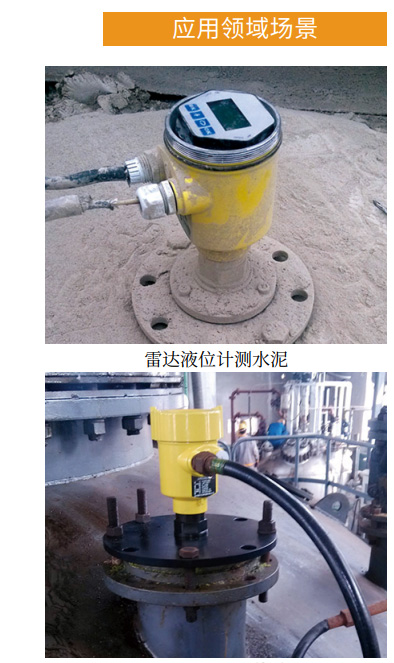

三、雷达液位计的典型应用场景与选型要点

1. 石油与化工行业

在原油储罐、液化天然气（LNG）储罐或反应釜中，雷达液位计需耐受-196℃至400℃的极端温度、40bar以上的高压以及苯类、酸碱等腐蚀性介质。此时应选择带PTFE密封的天线、配备高温隔离法兰，并启用介电常数补偿功能。例如，某炼油厂在减压塔中安装26GHz高频雷达，成功实现渣油液面的稳定监测，误差小于3mm。

2. 电力与冶金行业

燃煤电厂的粉煤灰仓存在严重粉尘干扰，雷达液位计需具备强粉尘穿透能力。某案例显示，采用80GHz雷达配合空气吹扫装置，在粒径小于50μm的飞灰环境中仍保持可靠测量。而在钢厂的熔融金属测量中，需选用带水冷套的耐高温型号，并设置动态噪声抑制算法以消除表面波动影响。

3. 食品与制药行业

此类场景强调卫生标准，通常要求FDA*的316L不锈钢材质、无死角设计以及CIP/SIP清洗耐受性。例如，某乳品企业在发酵罐中安装卫生型雷达，通过3-A*的齐平式天线避免微生物滋生，同时利用自动增益控制（AGC）功能应对泡沫层干扰。

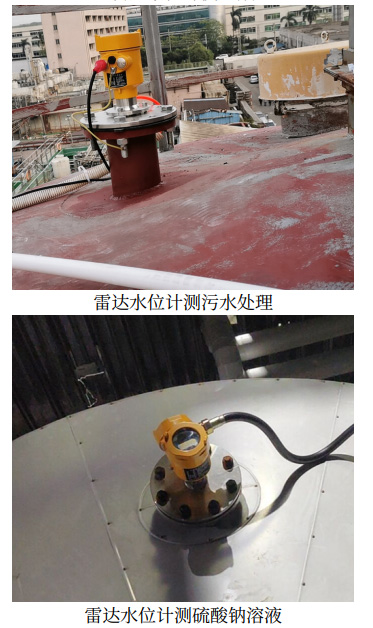

4. 环保与水处理

污水处理厂的沉淀池、消化池常含有悬浮物和沼气泡沫，推荐使用低频（6GHz）雷达配合大尺寸喇叭天线，并启用虚假回波抑制功能。某市政项目采用两线制雷达监测污泥界面，功耗低于3.5W，显著降低了布线成本。

选型关键参数指南

- 介质特性：介电常数（ε）决定反射强度，当ε<2（如丙烷）时需选用导波雷达或抛物面天线。

- 过程条件：温度范围、压力等级、是否存在蒸汽/泡沫/搅拌等干扰因素。

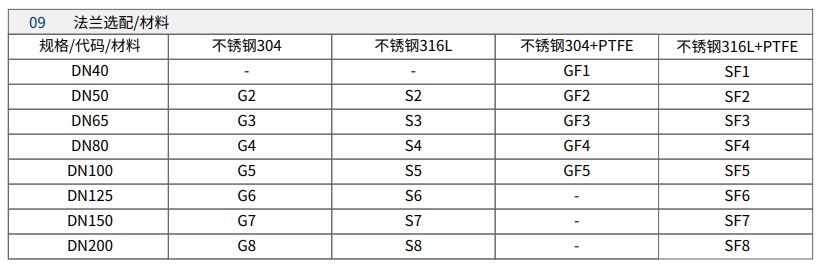

- 安装条件：法兰规格（DN50至DN200）、天线尺寸（避免狭小空间安装的波束遮挡）、防爆要求（Ex ia IIC T6 Ga级）。

- 输出需求：是否需要现场显示、无线传输或与DCS/PLC系统集成。

四、雷达液位计的性能优势与局限性分析

相较于其他液位测量技术，雷达液位计的优势显著：

- 非接触测量：避免介质污染或传感器磨损，维护周期可达5年以上。

- *：FMCW雷达分辨率可达0.1mm，重复性误差±0.5mm。

- 宽量程比：*测量距离可达70米（如VEGA的VEGAPULS 64），量程比通常超过30:1。

- 强适应性：不受介质密度、粘度、颜色变化影响，真空至高压环境均可适用。

但需注意其局限性：

- 极端介电常数（ε<1.4）介质可能导致信号衰减，需特殊天线或导波设计。

- 容器内复杂结构（如搅拌器、加热盘管）可能产生多重反射，需通过回波图谱分析软件进行虚假信号识别。

- 初始投资成本高于超声波或差压式仪表，但在全生命周期成本（含维护费用）上具备优势。

五、安装调试与维护*实践

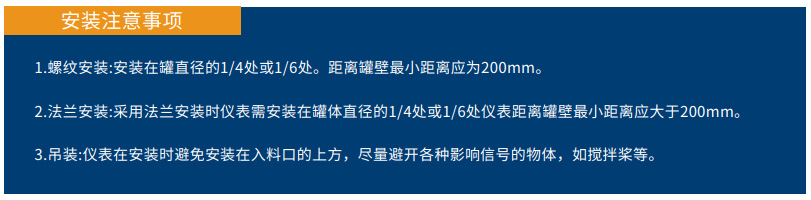

1. 安装规范

- 天线中心应与液面垂直，避开进料口或搅拌器产生的湍流区域。

- 导波雷达的缆绳或杆应避免接触容器壁，防止机械应力损坏。

- 在拱顶罐安装时，确保天线距罐顶大于1/6罐径以减少多次回波干扰。

2. 参数配置

- 设置合适的满罐/空罐距离，启用空罐抑制功能消除底部干扰。

- 根据介质特性调整信号阈值，例如在易结焦工况下增加安全裕度。

- 使用现场回波曲线分析工具（如Echomax XPS的EchoView软件）优化滤波参数。

3. 维护策略

- 定期检查天线表面清洁度，结霜或积垢超过0.5mm需及时清理。

- 每两年进行零点/量程校准，可通过HART手操器远程调整无需停机。

- 监测信号强度曲线，若出现异常衰减可能预示天线故障或介质特性变化。
