顶装式磁翻板液位计是一种*应用于工业领域的液位测量仪表，主要用于储罐、反应釜、锅炉等容器的液位实时监测与控制。其通过磁耦合原理实现非接触式测量，兼具机械式液位计的直观性和电子仪表的可扩展性，适用于高温、高压、腐蚀性介质等复杂工况环境。以下从产品结构、工作原理、技术特点、应用场景、选型参数、安装维护及市场价值等方面进行全面解析。

一、产品结构与核心组件

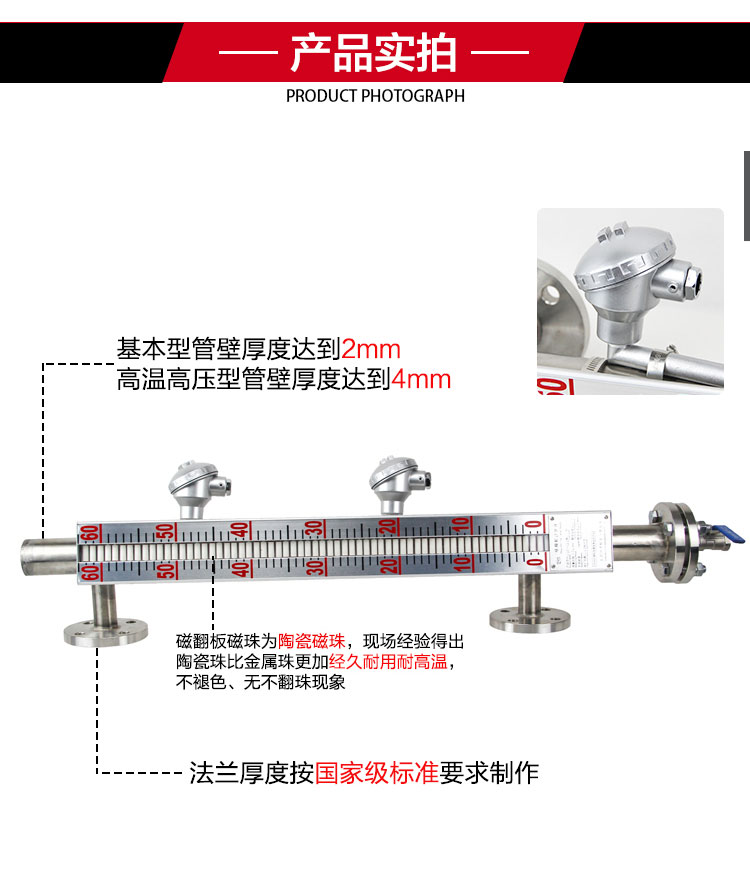

顶装式磁翻板液位计由主体管、磁性浮子、翻板指示器、法兰连接件、排污阀及可选配件（如远传变送器、报警开关）组成。

1. 主体管：通常采用不锈钢（304/316L）、钛材、哈氏合金等材质，依据介质特性选择。管体内部与介质直接接触，需具备耐压、耐温及抗腐蚀能力。管径范围DN20-DN150，长度按容器高度定制，*可达6米。

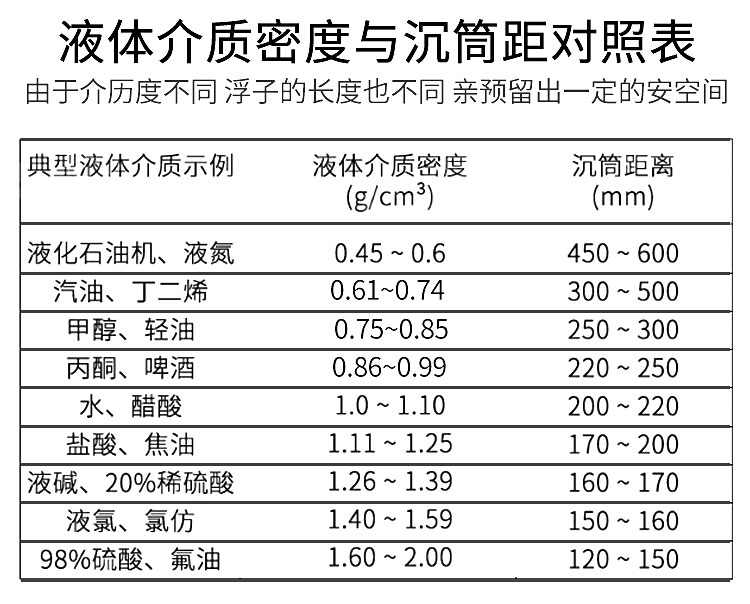

2. 磁性浮子：封装永磁体的空心浮子，密度根据介质密度调节（标准型适用于0.45-1.8g/cm³）。浮子随液位升降沿导向杆移动，磁极方向与液位变化同步。

3. 翻板指示器：由红白双色磁化翻片组成，安装于主体管外侧的铝制或PVC标尺槽内。磁浮子运动时，磁力驱动翻片180°翻转，红色表示液相，白色表示气相，实现高对比度可视化读数。

4. 法兰标准：标配HG/T20592-2009 PN16/PN40法兰，可选美标ASME B16.5或日标JIS B2220，法兰密封面型式包含RF、FF、RJ等，适应不同管道连接需求。

5. 扩展模块：

   - 4-20mA远传输出：内置干簧管或磁致伸缩传感器，将液位信号转换为标准电流信号，接入DCS/PLC系统。

   - 高低位报警开关：设定液位阈值时触发开关信号，用于联锁泵阀控制。

二、工作原理与测量流程

液位计垂直安装于容器顶部，主体管下端通过法兰与容器连通。当容器内液位变化时，介质进入主体管，浮子受浮力作用随液面升降。浮子内部磁钢产生的磁场穿透管壁，作用于外部翻板指示器的磁翻片。每个翻片在磁力作用下翻转，形成连续的红白分界面，该界面高度即为实际液位。

若配置远传模块，浮子位置改变会触发传感器内部电阻或电感值变化，经电路处理输出线性的4-20mA信号，精度可达±1%FS。报警开关通过预设磁性触发点位置，当浮子到达设定液位时闭合或断开电路，实现安全联锁功能。

三、核心性能优势

1. 高可靠性设计

   - 全封闭结构：主体管与指示器完全隔离，避免介质泄漏风险，密封等级达IP66/IP67。

   - 无电源驱动：基础型无需供电，适合防爆区域（Ex d IIC T6*）。

   - 抗干扰性强：不受泡沫、蒸汽、介质电导率影响，适用于介电常数低或易结晶液体。

2. 宽工况适应性

   - 温度范围：标准型-20℃~200℃，高温型可达450℃（加装散热片或冷却夹套）。

   - 压力等级：常规PN16/PN40，高压型可至PN160（需增厚管壁并强化焊接工艺）。

   - 介质兼容性：通过材质选型可测量强酸（如浓硫酸）、强碱（如液碱）、液化气（LNG/LPG）等。

3. 安装维护便捷性

   - 顶部安装无需容器开侧孔，减少施工成本与泄漏点。

   - 支持在线维护：通过隔离阀切断介质后可拆卸浮子或更换翻片，无需排空容器。

   - 标尺可360°旋转，适应不同观察角度需求。

4. 经济性与可扩展性

   - 机械指示部分寿命超10万次翻转，无机械磨损部件降低维护成本。

   - 模块化设计允许后期加装远传或报警功能，避免设备整体更换。

四、典型应用场景

1. 石油化工：原油储罐、精馏塔、反应釜的液位监控，耐受苯类、芳烃等腐蚀介质。

2. 电力行业：锅炉汽包水位测量，高温高压工况下稳定性优于玻璃管液位计。

3. 制药与食品：316L不锈钢材质符合GMP/FDA卫生标准，用于发酵罐、储液罐清洁级测量。

4. 环保工程：污水处理池、酸碱中和槽的液位报警与泵控联动。

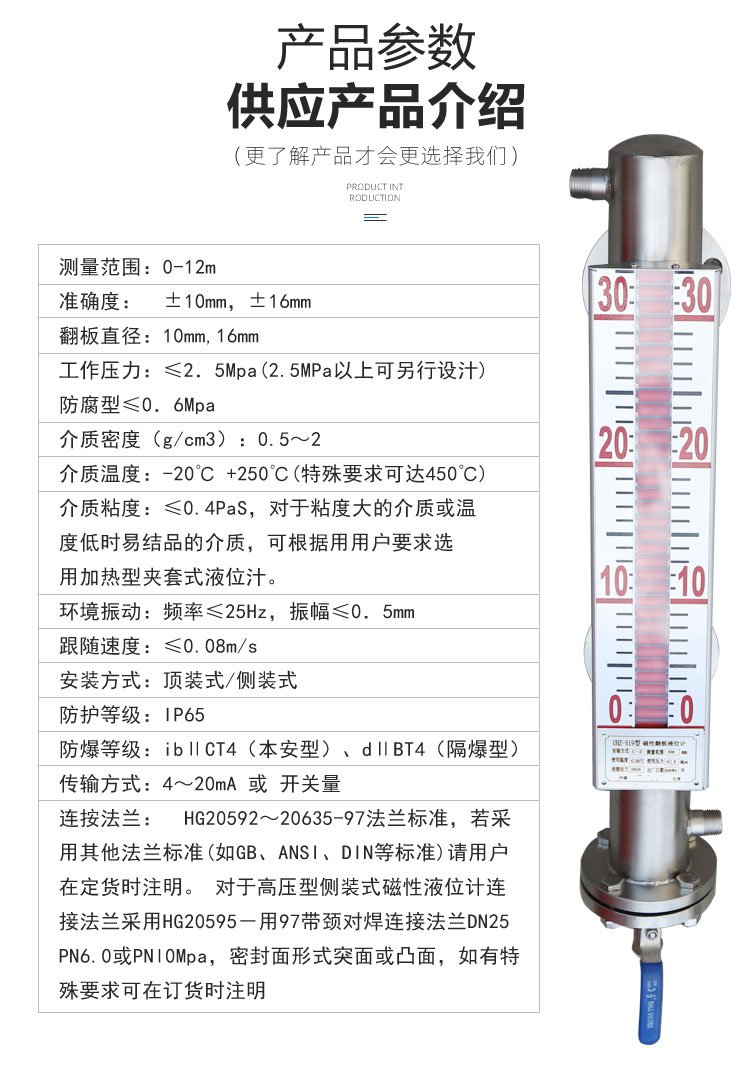

五、关键技术参数

| 项目          | 参数范围                  | 备注                          |

|---------------|---------------------------|-------------------------------|

| 测量范围      | 300mm~6000mm             | 超长量程需分段拼接            |

| 工作压力      | -0.1MPa~16MPa            | 真空至高压全覆盖              |

| 介质密度      | ≥0.45g/cm³               | 低密度介质可选特制浮子        |

| 连接方式      | 法兰/螺纹/卡箍           | 食品行业常用SMS卫生卡箍       |

| 精度等级      | ±5mm（机械指示）         | 远传型精度±1%FS               |

| 防护等级      | IP65/IP67（户外防雨设计） | 北极星标尺可选夜光涂层        |

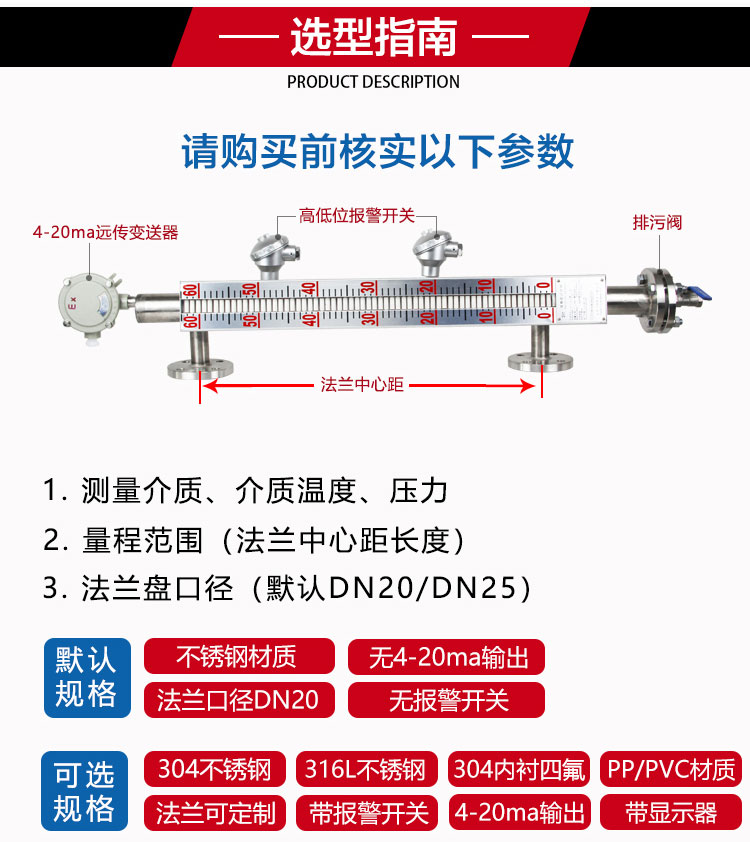

六、选型指导要点

1. 介质特性确认：腐蚀性介质优先选择哈氏C276、蒙乃尔合金；粘稠液体需加大浮子直径或增设蒸汽伴热。

2. 工况参数匹配：高温工况必须注明温度值，以确定是否需加装散热装置；高压场景需校核法兰承压等级。

3. 安装空间限制：顶部安装时确保有足够垂直空间，狭窄区域可选用分段式结构或缩短浮子长度。

4. 输出信号需求：防爆区域选择本安型（Ex ia）变送器，食品行业避免使用含铅焊料。

七、安装与维护规范

1. 安装步骤：

   a. 清理容器开口法兰密封面，确保无焊渣或划痕。

   b. 将液位计垂直安装，使用水平仪校验垂直度偏差＜1°。

   c. 拧紧法兰螺栓时对角均匀施力，防止密封垫片受力不均。

   d. 缓慢开启阀门，避免浮子受介质冲击损坏。

2. 定期维护：

   - 每月检查翻片翻转灵活性，卡滞时用酒精清洁磁柱。

   - 每年校验远传信号与机械指示的一致性，误差超差需调整干簧管位置。

   - 浮子卡阻时关闭上下阀门，排空主体管后取出浮子检查是否有变形或吸附杂质。
