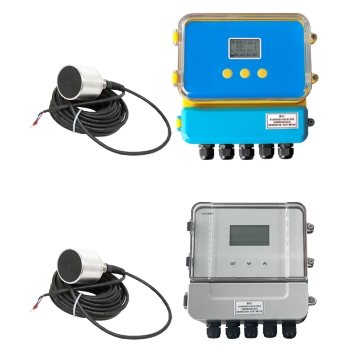

一、产品概述

超声波泥位计是一种基于超声波回波技术设计的非接触式物位测量仪表，专用于工业和市政领域中污泥界面、沉淀物高度的实时监测。其核心功能是通过声波反射时间差精确计算泥层厚度，帮助优化污泥回流控制、沉淀池管理及资源利用率。相较于传统接触式仪表，它具有抗腐蚀、耐高温、适应复杂工况的特点，*应用于污水处理、给水厂、采矿等领域。

二、工作原理

超声波发射与接收

传感器浸入水中（通常5-10 cm）后，向污泥层发射高频超声波脉冲（如1.1 MHz），声波遇到泥水界面反射后被接收器捕获。

时间差计算距离

根据声波从发射到接收的时间 TT 及水中声速 VV，计算传感器到泥层的距离 W = V \times T/2W=V×T/2。通过预设的传感器到池底总高度 HH，*终泥位值 L = H - WL=H−W 。

智能信号处理

内置算法自动过滤漂浮颗粒、电磁干扰和虚假回波，结合温度补偿（声速修正）确保数据准确性。

三、适用场景

行业 典型应用场景

市政水务 污水处理厂初沉池、二沉池、污泥浓缩池的泥位监测；自来水厂沉淀池污泥厚度控制。

工业制造 洗煤厂沉淀池、电力行业灰浆池、矿业尾矿沉淀池的固液分离监测。

化工/食品 腐蚀性介质（如酸碱液）的泥层测量，需搭配耐腐蚀材质传感器（如316不锈钢、聚四氟乙烯）。

特殊环境 高温（部分型号支持80℃）、高压（≤0.3 bar）或高湿度场景的非接触式测量。

四、性能特点

*与稳定性

测量精度达±1% FS，分辨率0.01 m，支持自动温度补偿减少环境误差。

采用进口元器件和平衡抑制电路，抗电磁干扰能力强，适应波动液面。

智能化功能

配备LCD图形界面，显示泥位、趋势曲线及回波波形，支持中英文菜单切换。

内置继电器报警输出（如高低限位控制），支持RS485通信与PLC/SCADA系统集成。

环境适应性

传感器防护等级IP68，可长期浸没工作；仪表防护等级IP65，耐受粉尘、潮湿环境。

自动空气吹扫功能减少探头污染，降低维护频率。

五、技术指标

参数 指标范围

量程 0.2~12 m（标准型）；扩展型号可达70 m。

盲区 0.25~1.2 m（随量程增加而增大）。

输出信号 4~20 mA（2路）、RS485（Modbus协议）、继电器触点（3A/250 VAC）。

电源 DC 9~36 V 或 AC 85~265 V，功耗≤3 W。

介质温度 0~80℃（常规型）；特殊型号支持更高温。

过程压力 ≤0.3 bar（水下传感器）。

六、测量介质

适用介质：污泥、悬浮颗粒浆体、沉淀矿渣、高粘度液体（如石油废渣）等。

限制条件：

需介质表面反射率稳定，避免强挥发性液体（如发烟硫酸）导致声速突变。

不适用于真空环境或含大量泡沫、悬浮物的极端工况。

七、工作环境要求

物理环境

温度：仪表-10~60℃，传感器-20~80℃（部分高温型号需定制）。

湿度：≤90% RH，避免冷凝影响电子部件。

安装条件

传感器需垂直固定，避开池内障碍物（如搅拌器、支架），距池壁≥0.5 m以减少干扰。

露天安装时需加装防雨罩，电缆接口密封防潮。

八、选型与维护建议

选型要点

根据介质腐蚀性选择探头材质（如ETFE耐酸碱、316不锈钢通用）。

高粉尘环境优先选用高频超声波（如1.1 MHz）和小波束角型号，减少散射干扰。

维护策略

定期校准声速（通过清水标定）并清理探头表面结垢。

检查电缆防水性能，避免雷电天气导致的信号异常。
